氣體報警控制器接線端子圖
來源:北京消防改造 時間:2019-06-28 11:22:40
以AT2010CH氣體報警控制器為例,氣體報警控制器接線端子圖均為出廠默認設置情況下的連接方法,用戶可根據自己需要修改,用戶可根據自己需要修改。

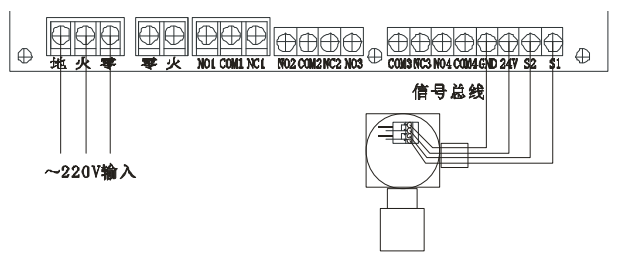

1.氣體報警控制器的電源線和總線連接
氣體報警控制器必須連接一組交流220V電源線才能正常工作,還需要將可燃?xì)怏w探測器與控制器通過總線(并聯方式并聯方式)連接,才能形成一個簡單的報警系統。下圖為連接圖:
2.電磁閥連接

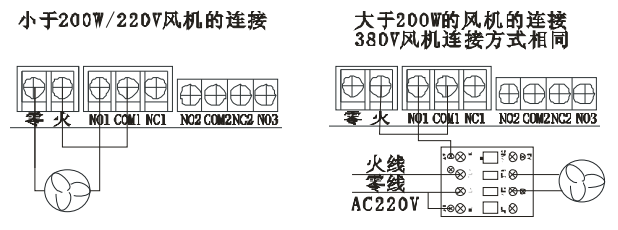

3.風機連接
